Bandpass Filter
BPF145BNC1web
2m Bandpass
BPF435SMA
70cm Bandpass
BPF23SMA
  23cm Bandpass

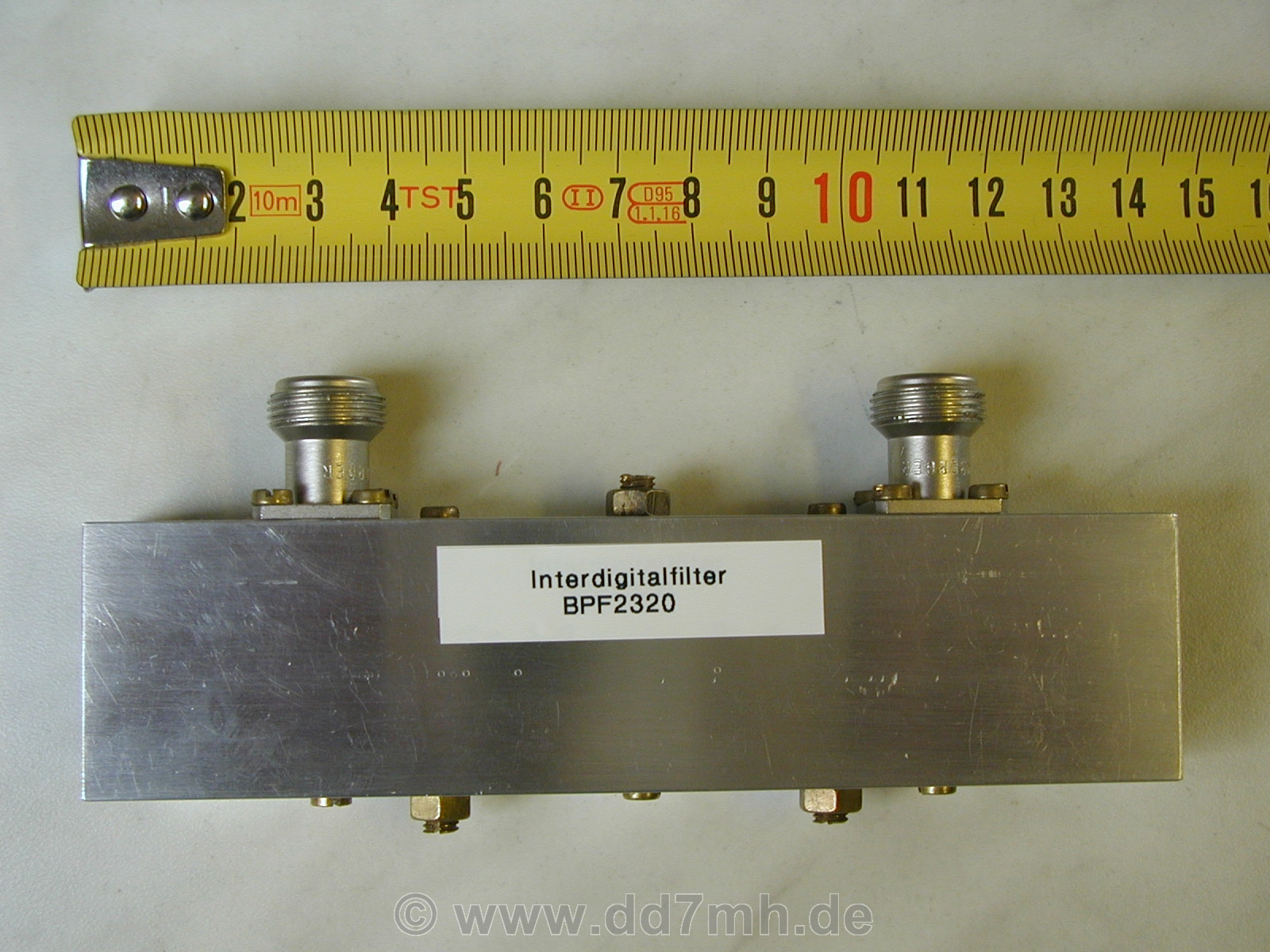

Bandpass Filter (Interdigital Filter mit 3 Kreisen) Typ Datenblatt

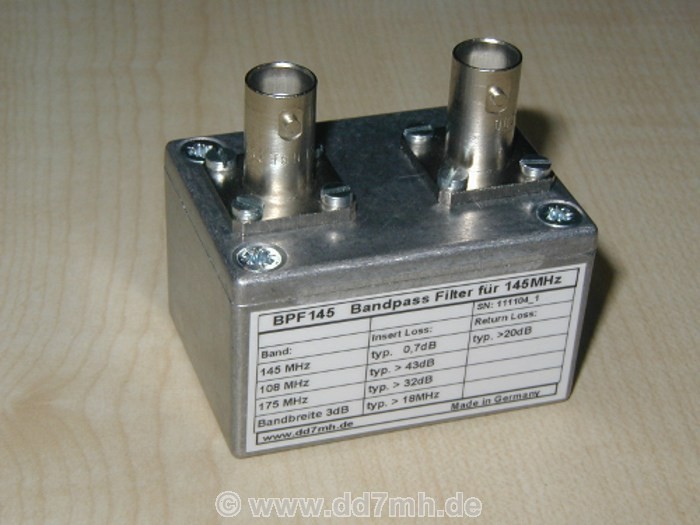

Bandpass Filter für  145MHz  (2m Band)
BPF145BNC
PDF (196k)

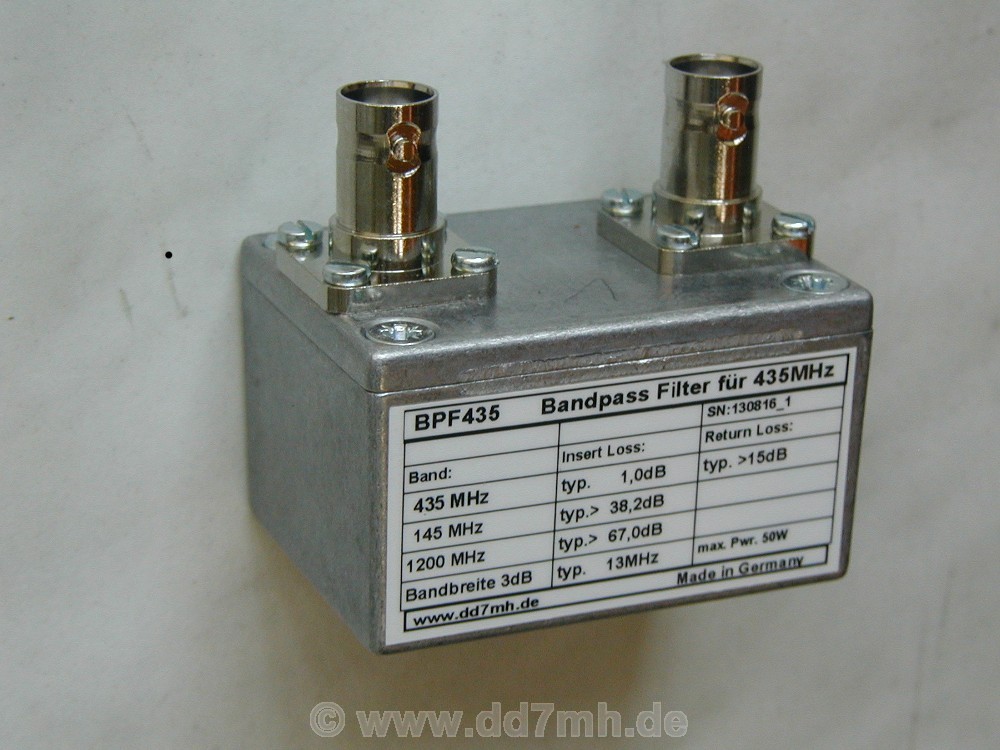

Bandpass Filter für  435MHz  (70cm Band)
BPF435BNC
PDF (180k)
Bandpass Filter für das 23cm Band
BPF23SMA
PDF (200k)



Bandpass Filter für 3400MHz BPF3400SMA PDF (186k)






Tiefpass  Filter


LPF3400
3,4GHz Tiefpass


Tiefpass Filter    Typ Datenblatt
Tiefpass Filter für das 23cm Band LPF1300SMA PDF (180k)
Tiefpass Filter für das 13 (12)cm Band
LPF2400SMA
PDF (190k)

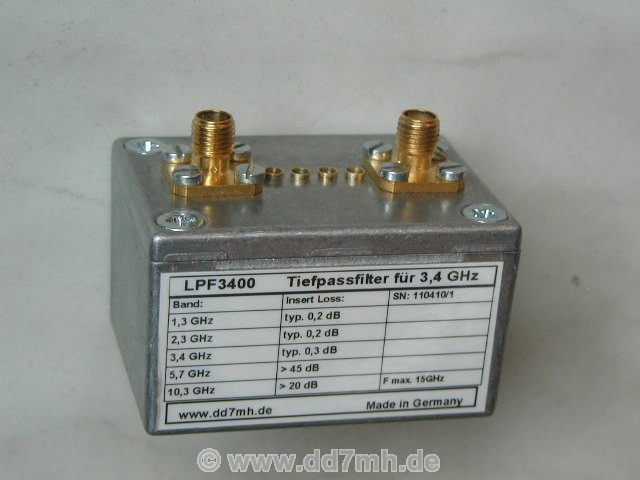

Tiefpass Filter für das 9cm Band
LPF3400SMA
PDF (180k)
Tiefpass Filter für das 6cm Band
LPF5800SMA
PDF (180k)



^^^ Nach oben ^^^



Hochpass Filter

HPF1200SMA
23cm Hochpass
HPF3400SMA
3,4GHz Hochpass
HPF5000SMA
5GHz Hochpass

Hochpass Filter  Typ Datenblatt

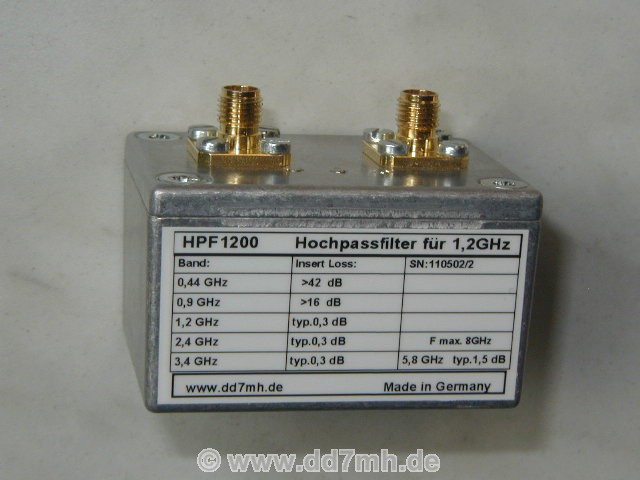

Hochpass für 1,2GHz
HPF1200SMA
PDF (180k)
Hochpass für 2,3GHz
HPF2300SMA
PDF (176k)

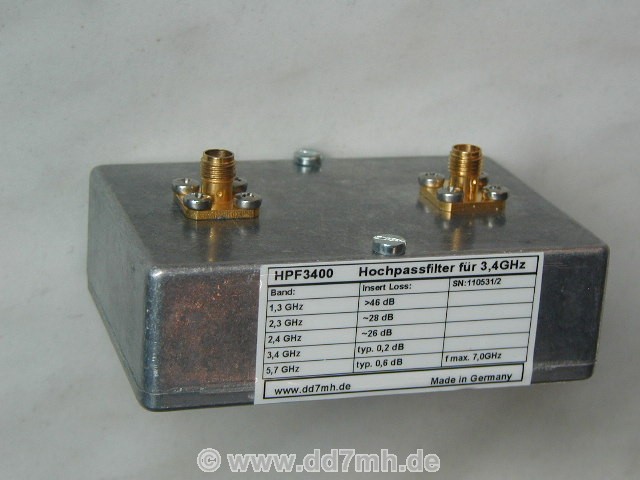

Hochpass für 3,4GHz
HPF3400SMA
PDF (180k)

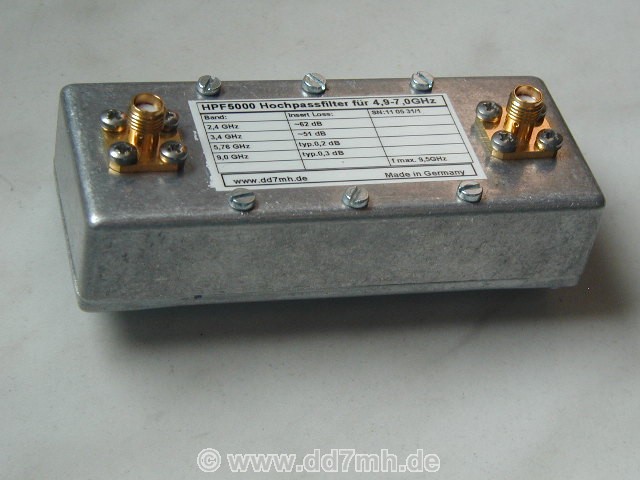

Hochpass für 5GHz
HPF5000SMA
PDF (180k)





^^^ Nach oben ^^^



Saugkreis Filter

Saugkreisfilter

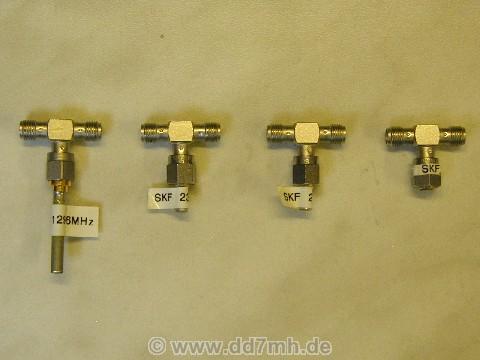

SMA T-Stücke mit offenem  ¼ lambda Saugkreis
Saugkreis Filter Typ Datenblatt
Saugkreis für 1296MHz SKF1296 PDF (223k)
Saugkreis für 2320MHz SKF2320 PDF (180k)
Saugkreis für 2400MHz SKF2400
Saugkreis für 3400MHz SKF3400 PDF (216k)






^^^ Nach oben ^^^



Bandweiche Diplexer
W2m70index
Bandweiche für das 23 und 13cm Band
Diplexer für KW-2m u.70cm              /               Diplexer für  23cm und 13cm
Bandweiche Duplexer Typ Datenblatt
Bandweiche / Diplexer für HF-VHF / UHF (10-150MHz/420-450MHz) W2m70
PDF (223k)

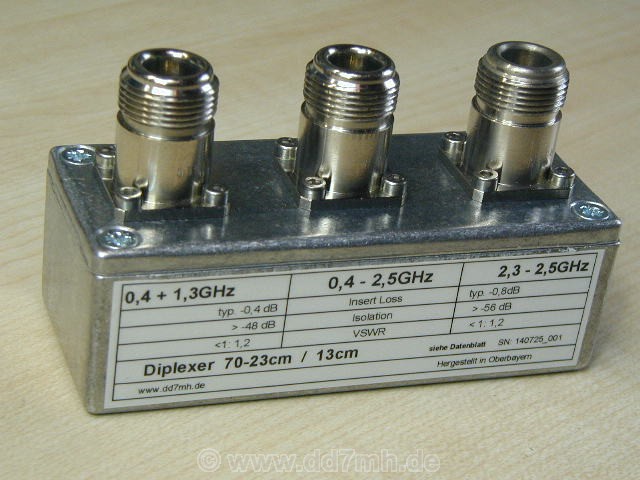

Bandweiche / Diplexer für das 23 und 13cm Band W2313N PDF (234k)




^^^ Nach oben ^^^



TVI- Sperrfilter

TVI Sperrfilter
TVI Sperrfilter (Notch) für das 2m oder 70cm Band
TVI Sperrfilter (75 ohm)
Typ

Datenblatt

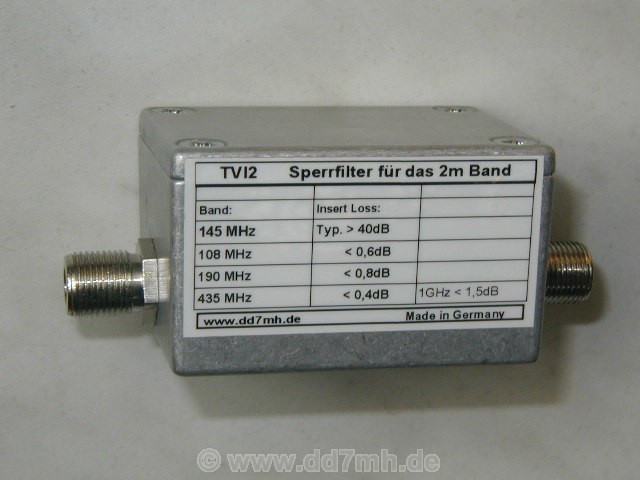

TVI-Sperrfilter für das 2m Band mit F-Buchsen 75 Ohm
TVI2 PDF (240k)
TVI-Sperrfilter für das 70cm Band mit F-Buchsen 75 Ohm
TVI70 PDF (240k)

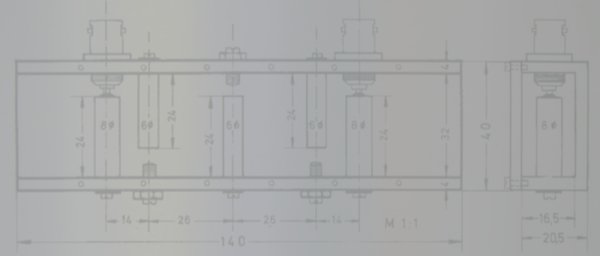

Filter 13cm Plan
